東莞市宏幸工業爐制造有限公司，長年專注非標工業熱處理爐、鑄造熔爐、壓鑄周邊自動化設備的研發、定制、生產,可依客戶實際需求定制或改制
本司產品齊全，品質優良，終身提供售保，歡迎業界同仁來電洽談。
7*24小時垂詢熱線：135-3858-2913
一、產品名稱

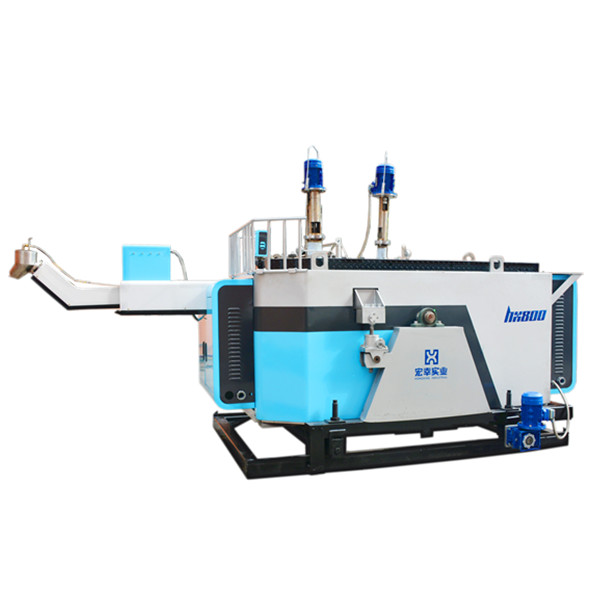

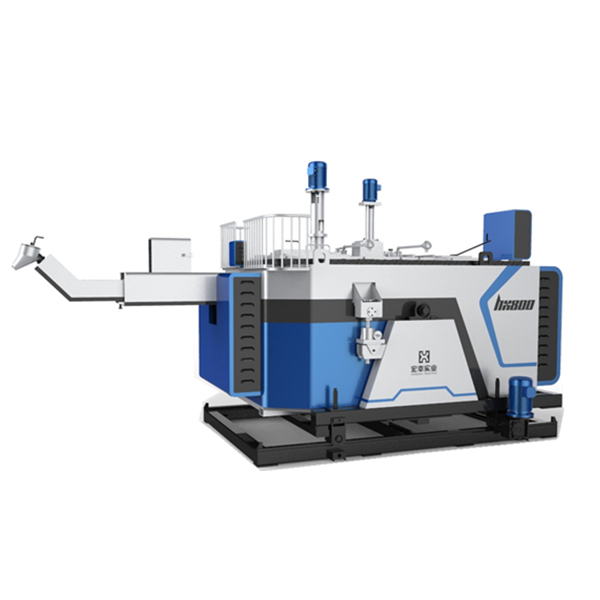

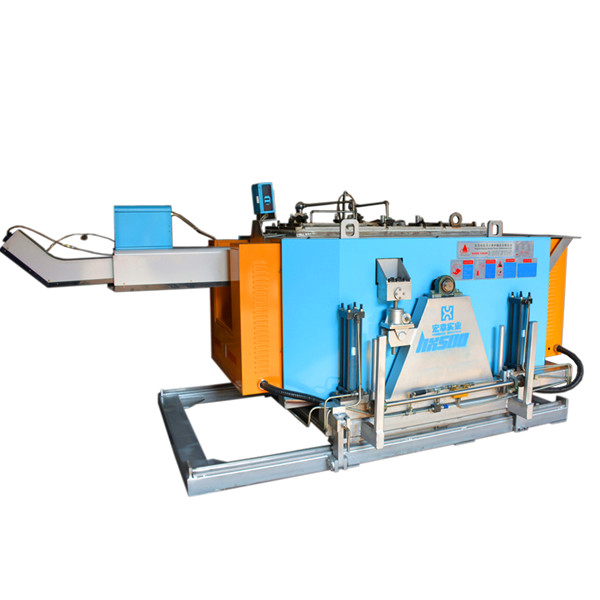

［鎂合金自動定量保溫爐］
專利號：ZL 2015 2 0741969.4
二、熔化爐技術特點
1.電箱配件采用進口品牌組成。組裝配件有施耐德總制互感器、西門子PLC觸摸屏、日本進口小島流量計。
2.坩堝使用31mm厚度雙金屬復合鋼材一體折彎組成，熔化室與保溫室采用獨立分開作業，保證泵料室鎂液純度和料溫穩定。
3.平行輸料管設計，保障鎂液在壓鑄料筒位待命。料管材質耐溫高達1250℃，可直接升溫至760℃。有效防止料管堵料，不需要操作人員長期清理，維護操作更加方便。
4.可搭配鎂合金自動上料預熱機。采用先進機械手投料方式，防止濺料、飛料等現像。
5.坩堝和輸料管采用法蘭對接，防止鎂液漏料
6.可搭配全自動水口投料機
三、設計規格
1.熔化率：350-400kg/h （基于在料液溫度已在680度連續生產有效）
2.坩堝總?cè)萘浚捍蠹s1500kg 合理鎂液裝載量：大約1300kg
3.工藝溫度：680℃-690℃
4.技術功能：實現鎂合金熔化液體自動定量澆注
5.配置標準：與1650T 壓鑄機配合使用
6.熔爐總功率：289KW。（爐體功率：280KW，輸料管功率：9KW）
7.爐體移動：電機控制前后移動，升降臺可單獨配置
8.設備組合：控制系統、爐體、定量系統、坩堝、輸料系統、加熱系統、氣體保護系統、支架。
9.可搭配鎂合金自動上料預熱機，實現全自動化投料。
10.西門子PLC全電腦控制系統，人機互動界面全部功能集中一體化，方便壓鑄企業實際智能化操作。
11.定量參數：最少100克，最大20KG，用定量頻率+泵料時間來控制定量重量。
四、熔爐配置組成
爐體構造
1.外殼采用A3鋼板及型鋼加工成鉅形體爐體結構
2.保溫層使用優質納米板、保溫材料、硅酸鈣板鋪設在外殼內
3.爐襯選用進口輕質莫萊石保溫磚，保溫效果好
4.爐絲選用瑞典進口扁帶發熱絲，固定在爐膛四周與底部加熱。
5.爐膛內設有漏液報警裝置，此電極與電爐控制柜報警系統相聯接，報警系統即發出報警信號，并自動停爐
6.保護氣體開啟狀態，待料液溫度下降低于350度時才可關閉保護氣體，此時坩堝不需吊出。隨料液自然冷卻為固體時方可吊出坩堝進行維修。
保溫構造
1. 第一層：耐高溫保溫板 2層（進口摩根品牌）
2.第二層：保溫棉 3層（密度260.）
3. 第三層：高純度耐高溫絕緣磚：莫來石 （德國摩根）
4.納米絕熱材料
加熱元件
1.扁帶式電阻絲（瑞典康泰爾牌鎳鉻鋁扁帶發熱絲），材質ocr27Al7M02耐熱溫度可達1400℃
2.固定U形爐釘（耐熱溫度可1400℃）
3. 特種材質保護套
加熱方式
選用瑞典進口材質的扁帶發熱絲，美國進口爐釘加陶瓷保護珠固定在爐膛兩側與底部加熱區。爐絲加熱分兩室加熱：熔化室功率160KW保溫區功 率120KW。分兩室設計熔化功率，可以有效的提高熔化爐熱能傳遞，降低電能損耗。
五、坩堝技術特征
[專利產品]
專利號：ZL 2015 2 0746443.5
特種雙金屬復合坩堝厚度達31mm,外層采用進口優質耐熱材料316s。內部采用Q2345R材質，厚度28mm。為保證整體強度，坩堝整體采用機械折彎一體而成。底部沒有焊接工藝，可直接提升坩堝承受壓力。坩堝外表噴涂氮化硼保護層，在高溫高壓使用強度下，依然具有優良的不粘性、抗渣性和耐腐蝕性。坩堝維修取出方便，平均使用壽命在2年以上。
鎂合金自動定量保溫熔化爐采用雙室坩堝設計，熔化室與保溫室獨立分開作業，有效保證保溫室鎂液的純度，爐體采用兩段加熱，有效降低能耗。坩堝蓋板采用不銹鋼材料，不易變形，不會脫落。氣體保護方式使用多孔設計，有效均勻分布氣體。坩堝蓋板與坩堝均使用不銹鋼螺絲鎖定，耐高溫，不易變形，方便拆裝。中間壓有保溫板，有效防止漏氣現像。
坩堝內部鎂液與空氣接觸部份，全部采用不銹鋼點焊8層，加強此處坩堝的抗腐蝕性。有效增加坩堝使用壽命。
六、電箱（PLC系統，溫控系統，氣體保護系統）
SIEMENS SIMATIC控制系統簡介
本系統搭載了SIEMENS SIMATIC控制平臺，配備了人機互動界面，可安全實現數字化線性溫度控制、壓力控制、泵料控制、移動控制等。能夠有效而又穩定的控制設備的正常運行。具有：使用方便、可靠性高、抗干擾性強、穩定性強等特點。
1.設備具備超溫報警、低溫報警；且高低溫報警值可自行設定
2.具有漏液面檢測裝置，并具備停止加熱斷電功能，報警功能
3.在熔爐供料時不會與其他設備發生電路或硬件干涉問題， 鎂爐自帶通訊接口， 關掉或手動狀態時不影響壓鑄設備信號
保護氣體流量控制器簡介
1.氣體流量計采用日本小島流量計，保護氣成分調控范圍： 混合氣體：0.1－0.2％ 范圍內任意調節，供氣精度±0.1%，供氣量可調節。具有：精確度高，故障率少，操作簡單方便等特點。
2.氣體混合比例操作者可在 2-5‰范圍內任意調節，采用 KOFLOC 高精度流量計，供氣精度±1‰，供氣量 3～10 升/分間可調整；
3.N2/ SF6 供氣不足時，發出報警,30 分鐘沒有更換新氣罐停止泵料，30 分鐘沒有更換新氣罐停止加熱，確保生產安全； N2 和 SF6 氣體壓力值均在屏幕上有數字顯示；
4.配有自動/手動供氣模式，在停電后可轉換到手動模式供氣，保證生產安全；
5.保護氣路可實現自動開關系統，鎂液溫度≥350℃時自動啟動，鎂液溫度≤349℃時自動停止；
七、定量泵
[專利產品]
專利號：ZL 2015 2 0741969.4
1.定量輸料裝置采用特種無 Ni 熱作鋼制造而成
2.定量精準，使用壽命長。電機采用變頻調控方式。
3.定量泵出料量為 0.2～7kg, 打料精度 ±10g，免維護設計，正常情況下維護周期＞1 個月
八、輸料管
[專利產品]
專利號：ZL 2015 2 0743795.5
1.鎂液已傳輸?shù)綁鸿T機澆口，泵料時間短
2.拆卸方便，無需降溫，現場統計數據，更換時間＜20 分鐘
3.采用進口加熱絲，低能耗，加熱功率只有3kw，升溫時間＜1 h
4.輸料管的電源及熱電偶插頭要有自鎖裝置，確保連接牢固
5.輸料管的電源及熱電偶插頭要有自鎖裝置，確保連接牢固
6.本系統搭載了 SIEMENS SIMATIC 控制平臺，配備了人機互動界面，可安全實
7.現數字化線性溫度控制、壓力控制、泵料控制、移動控制等
8.設備具備超溫報警、低溫報警；且高低溫報警值可自行設定
九、對接法蘭
[專利產品]
專利號：ZL 2015 2 0743228.X
1.與輸料管對接，無需墊片
2.不漏鎂液
3.金屬對接
十、自動投料機
[專利產品]
專利號：ZL 2015 2 0743764.X
投料機技術參數
1.對鎂錠都能實現自動上料及預熱鎂錠等功能
2.鎂錠預熱 200℃-300℃，此溫度區間可調
3.本控制系統采用以PLC 為控制核心，操作簡單
4.在設定打料量和鎂錠重量后，配合熔爐液位檢測裝置自動調節投料
5.可實現卡料報警、缺料報警、高溫報警等功能
6.最大裝料量為 20 條鎂錠，烤料時間大于 25 分鐘，烤料數量 10 顆
7.當裝料數量低于 10 顆時，能夠自動報警提示
8.投料方式采用鎂爐側面投料方式
9.具有投料位置檢測功能，錯位停止泵料及投料并有聲光及文字報警
10.投料采用新式機械手投料系統，有效防止投料時鎂錠卡料，鎂液飛料現像
